Doskonałość inżynieryjna: zrozumienie zasad bloków zaworów hydraulicznych

W dziedzinie zasilania płynami blok zaworów hydraulicznych to mózg kontrolujący ciśnienie, przepływ i sterowanie kierunkiem płynu hydraulicznego w celu zapewnienia prawidłowego ruchu siłownika do żądanego położenia określonego w zastosowaniu.

1. Klasyfikacja i funkcjonalność

Hydrauliczne zawory sterujące można ogólnie podzielić na trzy typy zaworów sterujących: zawory sterujące kierunkowe, zawory sterujące ciśnieniem, zawory sterujące przepływem. Te z kolei zapewniają kontrolę nad trzema podstawowymi obwodami w dowolnym układzie hydraulicznym: sterowanie kierunkiem, regulacja ciśnienia, kontrola prędkości. Zawory te mogą być wykonane jako zawory gwintowane, zawory montowane na płycie lub zawory kasetowe.

2. Anatomia dwukierunkowego zaworu kasetowego

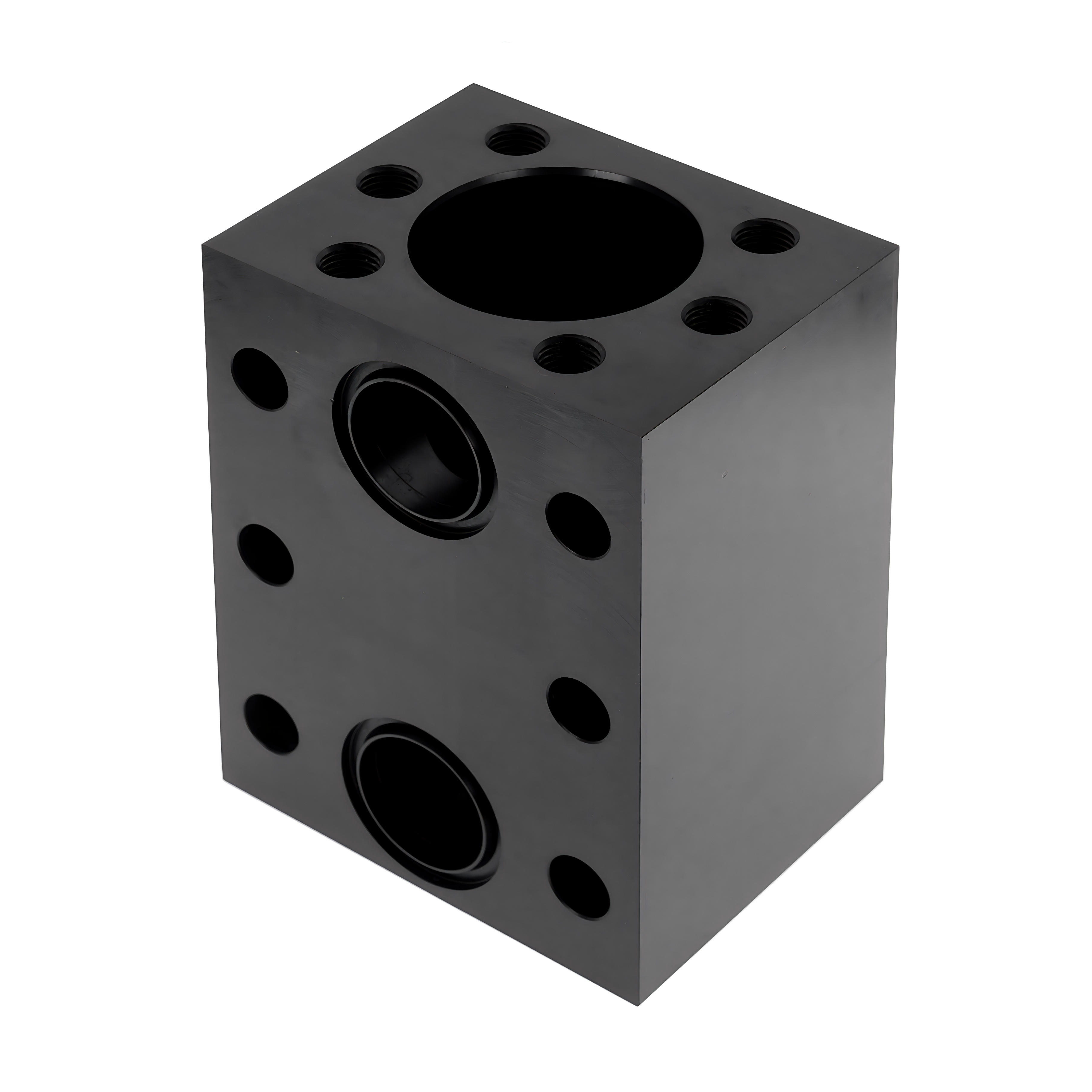

Jako jeden z wiodących producentów obróbki precyzyjnej, Difon specjalizuje się w kompleksowej produkcji dwukierunkowych zaworów kasetowych, które można znaleźć w następujących segmentach: Wkładka składająca się ze szpuli, tulei, sprężyny i uszczelek. Jest to głowica zaworu sterującego głównym obiegiem oleju. Pokrywa sterownicza Utrzymuje miniaturowe elementy pilota i bezpiecznie utrzymuje wkładkę pomiędzy sterowaniem pilotowym a główną komorą sterowniczą. Zawór pilotowy Zamontowany na pokrywie, sterujący większą szpulą główną. Najczęściej są to standardowe elektromagnetyczne zawory kierunkowe zgodne z ISO lub proporcjonalne zawory ciśnieniowe. Zintegrowany blok kolektora mieści wszystkie powyższe elementy i steruje wewnętrzną komunikacją obiegów oleju, które są bardzo złożone.
