Jak działa obróbka kolektorów hydraulicznych?

Abstrakcyjny

Obróbka kolektorów hydraulicznychto krytyczny proces produkcyjny stosowany do produkcji kompaktowych, precyzyjnych bloków sterujących płynem do układów hydraulicznych. Elementy te decydują o wydajności, bezpieczeństwie i niezawodności złożonych obwodów hydraulicznych stosowanych w maszynach budowlanych, automatyce przemysłowej, systemach lotniczych i kosmicznych oraz sprzęcie energetycznym. W tym artykule wyjaśniono, jak działa obróbka kolektorów hydraulicznych, kluczowe wyzwania, kwestie materiałowe, techniki obróbki, metody kontroli jakości oraz w jaki sposób profesjonalni producenci zapewniają długoterminową wydajność i szczelność pracy.

Spis treści

• 1. Wprowadzenie do obróbki kolektorów hydraulicznych
• 2. Jak działa proces obróbki
• 3. Kluczowe wyzwania produkcyjne
• 4. Materiały stosowane w obróbce kolektorów
• 5. Wymagania dotyczące precyzji i tolerancji
• 6. Przegląd technik obróbki
• 7. Kontrola jakości i testowanie
• 8. Zastosowania przemysłowe
• 9. Profesjonalne wsparcie produkcyjne firmy Difon
• 10. Często zadawane pytania

1. Wprowadzenie do obróbki kolektorów hydraulicznych

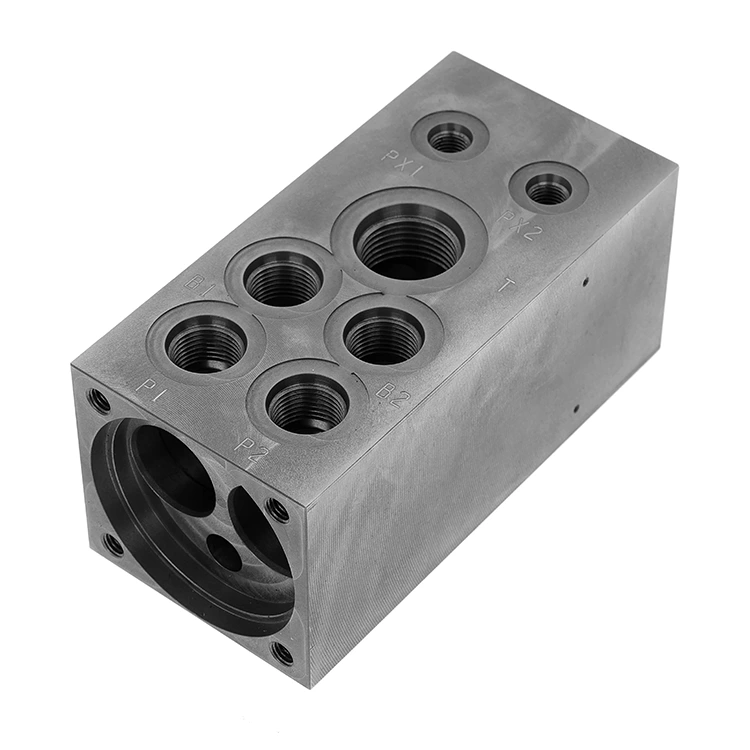

Kolektory hydrauliczne to zaprojektowane bloki, które kierują przepływ płynu pomiędzy pompami, zaworami, siłownikami i zbiornikami w układach hydraulicznych. Zamiast używać wielu węży i ​​złączek, kolektory integrują kanały w jednym, solidnym bloku. Zmniejsza to liczbę punktów wycieków, poprawia zwartość systemu i zwiększa niezawodność.

Obróbka kolektora hydraulicznego odnosi się do precyzyjnego procesu produkcyjnego CNC, który tworzy wewnętrzne kanały przepływowe, otwory zaworowe i powierzchnie uszczelniające w metalowym bloku. Dokładność tego procesu ma bezpośredni wpływ na wydajność i bezpieczeństwo systemu.

2. Jak działa proces obróbki

Obróbka kolektorów hydraulicznych obejmuje kilka ściśle kontrolowanych etapów. Każdy etap wymaga precyzyjnej inżynierii i zaawansowanego sprzętu CNC.

1. Projektowanie i inżynieria– Schematy hydrauliczne są przekształcane w modele 3D CAD definiujące ścieżki przepływu, porty i powierzchnie montażowe.
2. Przygotowanie materiału– Wybiera się i przycina na wymiar bloki z aluminium, stali lub stali nierdzewnej o wysokiej wytrzymałości.
3. Programowanie CNC– Ścieżki narzędzi są generowane przy użyciu oprogramowania CAM, aby zapewnić dokładne wiercenie i frezowanie.
4. Wiercenie głębokich otworów– Wewnętrzne kanały przepływowe tworzone są przy użyciu specjalistycznych technik wiertniczych.
5. Frezowanie i Portowanie– Wnęki zaworów, porty gwintowane i interfejsy montażowe są obrabiane maszynowo.
6. Gratowanie i czyszczenie– Wewnętrzne kanały są czyszczone w celu usunięcia wiórów i zapobiegania zanieczyszczeniu.

Każdy etap musi być ściśle kontrolowany, aby zapewnić wydajność płynu i zapobiec utracie ciśnienia lub wyciekom.

3. Kluczowe wyzwania produkcyjne

Obróbka kolektorów hydraulicznych jest bardzo złożona ze względu na rygorystyczne wymagania funkcjonalne i strukturalne.

• Dokładność kanału wewnętrznego:Nawet niewielkie odchylenia mogą zakłócić dynamikę przepływu hydraulicznego.
• Zapobieganie wyciekom:Powierzchnie uszczelniające muszą utrzymywać idealną płaskość i wykończenie.
• Usuwanie wiórów:Głębokie kanały wewnętrzne utrudniają czyszczenie po obróbce.
• Odkształcenie termiczne:Ciepło powstające podczas obróbki może wpływać na stabilność wymiarową.

4. Materiały stosowane w obróbce kolektorów

Wybór materiałów odgrywa kluczową rolę w wydajności, trwałości i opłacalności.

• Stopy aluminium:Lekki i odporny na korozję, szeroko stosowany w mobilnych układach hydraulicznych.
• Stal węglowa:Wysoka wytrzymałość do ciężkich zastosowań przemysłowych.
• Stal nierdzewna:Doskonała odporność na korozję w trudnych warunkach.

5. Wymagania dotyczące precyzji i tolerancji

Kolektory hydrauliczne wymagają niezwykle wąskich tolerancji, często rzędu mikronów. Chropowatość powierzchni, prostopadłość i koncentryczność bezpośrednio wpływają na uszczelnienie hydrauliczne i wydajność przepływu.

Producenci korzystają z zaawansowanych centrów obróbczych CNC ze sterowaniem wieloosiowym, aby zapewnić powtarzalność i spójność precyzji w całej partii produkcyjnej.

6. Przegląd technik obróbki

7. Kontrola jakości i testowanie

Zapewnienie jakości jest niezbędne w produkcji rozdzielaczy hydraulicznych. Producenci wdrażają rygorystyczne procedury kontrolne:

• Kontrola współrzędnościowej maszyny pomiarowej 3D (CMM).
• Badanie szczelności pod ciśnieniem
• Analiza chropowatości powierzchni
• Weryfikacja ścieżki przepływu

Każdy kolektor musi przejść testy ciśnieniowe i szczelności, aby zapewnić bezpieczną pracę w ekstremalnych warunkach.

8. Zastosowania przemysłowe

Rozdzielacze hydrauliczne są stosowane w wielu gałęziach przemysłu, w których niezbędna jest kontrola mocy płynu.

• Maszyny budowlane (koparki, ładowarki)
• Systemy automatyki przemysłowej
• Hydrauliczne systemy sterowania w lotnictwie
• Sprzęt morski i offshore
• Energia i systemy wytwarzania energii

9. Profesjonalne wsparcie produkcyjne firmy Difon

Wysokiej jakości obróbka kolektorów hydraulicznych wymaga nie tylko zaawansowanego sprzętu, ale także głębokiej wiedzy inżynierskiej.Difonspecjalizuje się w precyzyjnych rozwiązaniach w zakresie obróbki CNC układów hydraulicznych, dostarczając niestandardowe projekty kolektorów dostosowane do złożonych wymagań przemysłowych.

Od opracowania prototypu po produkcję masową, Difon zapewnia ścisłą kontrolę wymiarową, zoptymalizowany projekt przepływu i niezawodne działanie uszczelniające. Każdy produkt przechodzi rygorystyczną kontrolę, aby sprostać wymagającym warunkom operacyjnym.

Jeśli szukasz stabilnej wydajności, zmniejszonego ryzyka wycieków i wysokowydajnych rozwiązań hydraulicznych, Difon może wesprzeć Twój projekt dzięki kompleksowym możliwościom produkcyjnym.Skontaktuj się z namidzisiaj, aby omówić wymagania dotyczące obróbki kolektora hydraulicznego.

10. Często zadawane pytania

P1: Jaki jest główny cel kolektora hydraulicznego?
Kolektor hydrauliczny kieruje i kontroluje przepływ płynu w układzie hydraulicznym, zastępując wiele zewnętrznych węży i ​​zmniejszając ryzyko wycieków.

P2: Dlaczego precyzja obróbki jest tak ważna?
Nawet małe odchylenia mogą powodować utratę ciśnienia, nieefektywność lub awarię systemu z powodu dynamiki płynu pod wysokim ciśnieniem.

P3: Który materiał jest najlepszy na kolektory hydrauliczne?
To zależy od wymagań aplikacji. Aluminium jest powszechne w lekkich systemach, podczas gdy stal jest używana w środowiskach o wysokim ciśnieniu.

P4: W jaki sposób producenci zapewniają brak wycieków?
Poprzez precyzyjną obróbkę, wykańczanie powierzchni i próby ciśnieniowe w symulowanych warunkach pracy.

P5: Czy Difon może obsługiwać niestandardowe projekty kolektorów?
Tak. Difon zapewnia w pełni dostosowane rozwiązania obróbcze w oparciu o wymagania układu hydraulicznego klienta.
