W każdym układzie hydraulicznym prędkość przepływu, a nie ciśnienie, określa prędkość siłownika. Ciśnienie zapewnia siłę; przepływ kontroluje szybkość wysuwania się cylindra lub obracania się silnika. Zrozumienie tego rozróżnienia jest podstawą każdego dobrze zaprojektowanego obwodu hydraulicznego i zaczyna się od skutecznej kontroli przepływu.

Główne typy zaworów sterujących przepływem

Najprostsze urządzenia, zawory iglicowe i dławiące, mogą sugerować, że stałe ograniczenie może zapewnić odpowiednią kontrolę przepływu. Jednakże istotne dowody wskazują, że przepływ zmienia się w zależności od obciążenia, biorąc pod uwagę, że przepływ przez kryzę zmienia się wraz ze spadkiem ciśnienia. W świetle tych ustaleń inżynierowie mogli wykazać, że zawory z kompensacją ciśnienia wydają się utrzymywać stały spadek ciśnienia na kryzie. Co więcej, kluczowe wyniki mogą sugerować, że prędkość siłownika pozostaje stała nawet przy zmianie warunków obciążenia. Zawory proporcjonalne idą dalej, wykorzystując sygnał elektryczny do precyzyjnego programowania kontrola.

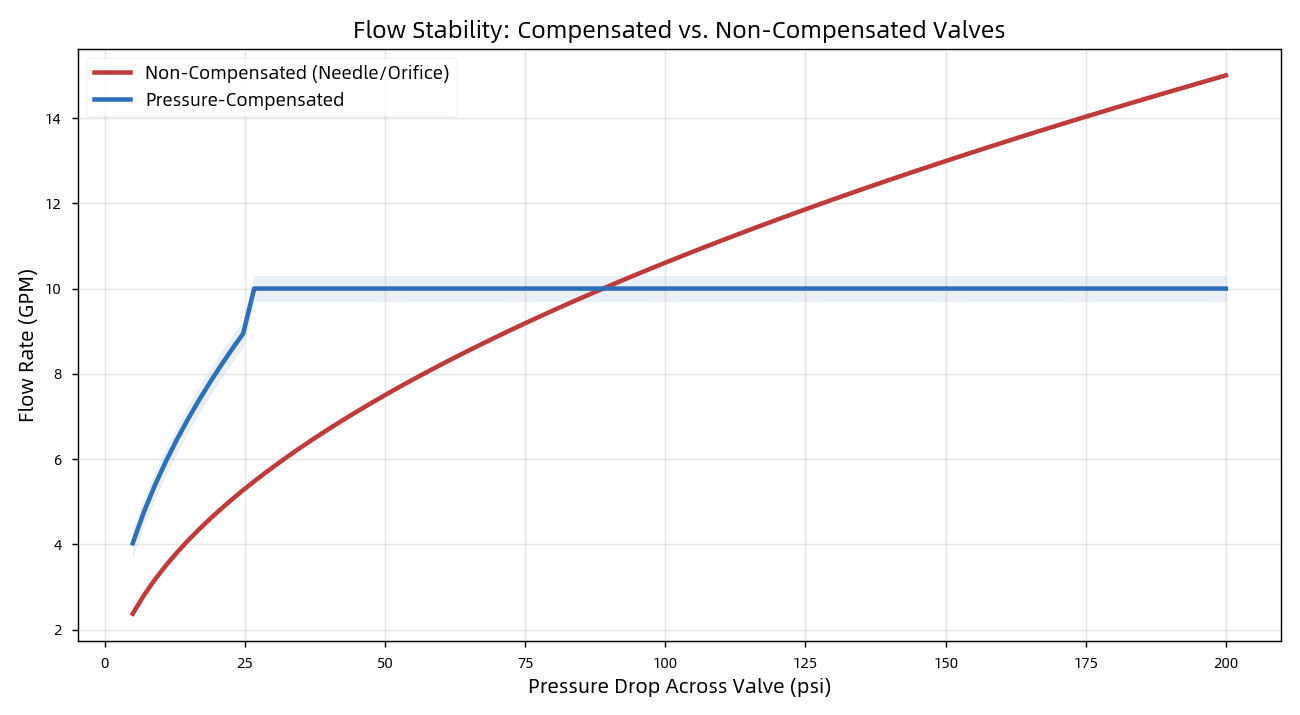

Przepływ skompensowany i nieskompensowany

Trzy podstawowe obwody kontroli prędkości

Miejsce umiejscowienia zaworu w obwodzie ma znaczenie:

● Wejście licznika – umieszczony przed siłownikiem; idealny do przeciwstawnych obciążeń, ale nie może kontrolować niekontrolowanych obciążeń.

● Brak licznika – umieszczony na linii powrotnej; tworzy przeciwciśnienie, aby bezpiecznie kontrolować obciążenia wyprzedzające. Praktyczna zasada: „jeśli masz wątpliwości, odmierz”.

● Wykrwawianie – kieruje nadmiar przepływu do zbiornika; najbardziej energooszczędna opcja, ale mniej precyzyjna.

Dlaczego precyzja obróbki ma znaczenie
Wydajność kontroli przepływu może sugerować, że jakość części może wskazywać na kluczowy wyznacznik ogólnej niezawodności systemu. Jednakże istotne ustalenia pokazują, że suwak zaworu musi się swobodnie ślizgać, a jednocześnie szczelnie przylegać do otworu – często wymaga to tolerancji rzędu ±0,001 mm i wykończenia powierzchni Ra 0,2–0,8 µm. Co więcej, dowody mogą sugerować, że luźne luzy wydają się powodować wewnętrzne wycieki, marnowanie energii i akumulację ciepła. W świetle tych wyników szorstkie powierzchnie mogą wskazywać, że zużycie uszczelek i wycieki mogą wskazywać na krytyczne ścieżki awarii. Luźne prześwity marnują energię; wyciekają z chropowatych powierzchni.

Twój partner OEM: Difon Machining

W Difon Machining produkujemy precyzyjne komponenty hydrauliczne – kolektory, korpusy zaworów, szpule i złączki – zgodnie z dokładnymi tolerancjami wymaganymi w zakresie kontroli przepływu. Dzięki certyfikatom ISO 9001 i IATF 16949, wieloprocesowej obróbce CNC i doświadczonemu zespołowi inżynierów wspieramy klientów OEM od prototypu po produkcję seryjną.
