Przejście z kwadratu na okrągło

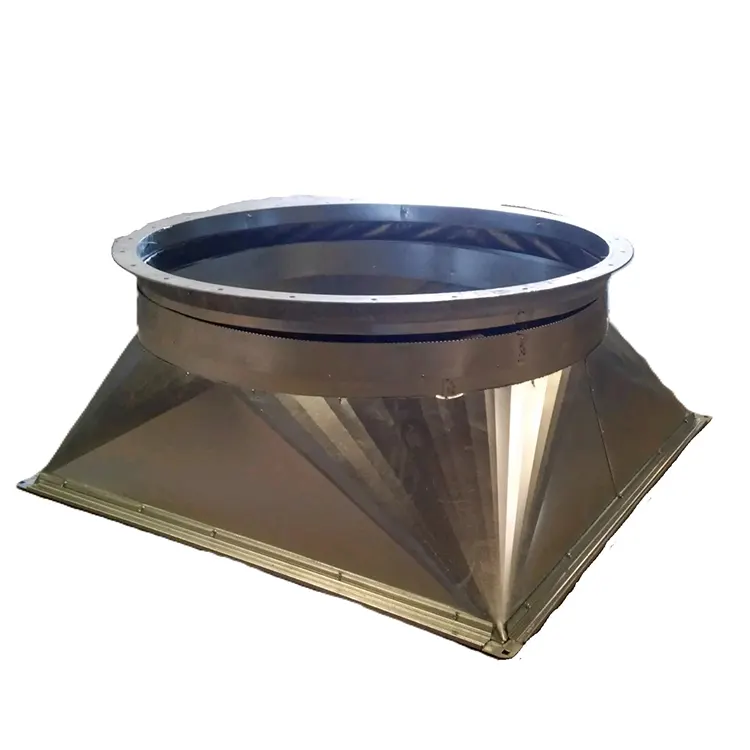

Gięcie CNC części z blachy przejściowej z kwadratowej na okrągłą w firmie Difon Machinery

Producenci z branż takich jak systemy wentylacyjne, transport płynów chemicznych i sprzęt do ochrony środowiska często potrzebują precyzyjnych części przejściowych o przekroju kwadratowym do okrągłego. Części te łączą kwadratowe lub prostokątne kanały/rury z okrągłymi i muszą zapewniać płynny przepływ powietrza, niski opór cieczy oraz zapobiegać wyciekom. Difon Machinery Co., Ltd. jest niezawodnym dostawcą usług gięcia CNC, zaprojektowanych specjalnie dla tego złożonego zastosowania w zakresie formowania blachy. Nasza główna oferta obejmuje niestandardowe i częściowo niestandardowe części przejściowe o przekroju kwadratowym do okrągłego — małe do komercyjnych kanałów HVAC, aż po duże do przemysłowych rurociągów do przesyłu chemikaliów. Kupując te części przejściowe od firmy Difon, pomijasz problem łączenia wielu komponentów razem lub pracy ręcznej. Otrzymujesz także partnera, który wie, jak te części wpływają na ogólną wydajność Twojego systemu i na jego trwałość.

Te części przejściowe z kwadratu na okrągły mogą wyglądać jak proste „złącza”, ale ich konstrukcja i wykonanie bezpośrednio wpływają na wydajność, bezpieczeństwo i trwałość systemu. W HVAC źle wykonane przejście może powodować turbulencje powietrza — zużywa więcej energii i generuje więcej hałasu. W przypadku przenoszenia płynów chemicznych nierówne szwy lub nierówna grubość ścianek mogą prowadzić do wycieków – stanowią one zagrożenie dla bezpieczeństwa i odpady. Wielu standardowym dostawcom blachy brakuje specjalistycznej wiedzy w zakresie przejść z kwadratu na okrąg, co często skutkuje kompromisami w precyzji. Specjalistyczny proces gięcia CNC firmy Difon został specjalnie zaprojektowany, aby pokonać wyjątkowe wyzwania związane z tą geometrią: płynnie przechodzi od kąta (kwadrat/prostokąt) do zakrzywienia (okrągły) bez marszczenia materiału, czyniąc go zbyt cienkim lub osłabiając jego strukturę. Nasz proces został zaprojektowany tak, aby zapewnić zarówno precyzję inżynieryjną, jak i wydajność w świecie rzeczywistym. Każda wykonana przez nas część przejściowa nie tylko idealnie pasuje do kwadratowych i okrągłych elementów, ale także pomaga lepiej działać całemu systemowi — niezależnie od tego, czy transportujesz powietrze, wodę czy płyny chemiczne.

Produkcja części przejściowej z kwadratu na okrąg odbywa się według rygorystycznego, trójfazowego przepływu pracy: projektowania, produkcji i wykończenia, zapewniając bezproblemową integrację z systemem od początku do końca. Ten proces pracy dotyczy naturalnej złożoności kształtu i rozpoczyna się od szczegółowej optymalizacji projektu. Standardowe części do gięcia mają proste kształty 2D, ale przejścia od kwadratu do zaokrąglenia wymagają precyzyjnego modelowania 3D. Proces ten wymaga precyzyjnego obliczenia „wzorzec rozwoju” – układu płaskiej blachy, która wygina się w pożądany kształt przejściowy. W firmie Difon nasz zespół inżynierów wykorzystuje zaawansowane oprogramowanie CAD do tworzenia modeli 3D części przejściowej. Następnie przeprowadzamy analizę elementów skończonych (FEA), aby zobaczyć, jak materiał zachowa się po zgięciu. Ta symulacja pozwala wcześnie wykryć potencjalne problemy. Na przykład, jeśli przejście z kanału kwadratowego o średnicy 200 mm do rury okrągłej o średnicy 150 mm ma promień, który jest zbyt mały w jednym miejscu, MES wykaże marszczenie materiału. Nasz zespół dostosuje profil, aby promień przejścia był nieco większy, aby metal wyginał się płynnie i bez naprężeń. Współpracujemy również z Twoim zespołem, aby upewnić się, że projekt odpowiada potrzebom Twojego systemu. Jeśli przejście będzie miało miejsce w wysokotemperaturowym systemie HVAC, dostosujemy grubość materiału, aby zapobiec wypaczeniu. Jeśli chodzi o żrące chemikalia, wybierzemy gatunki stopów, które są lepiej odporne na uszkodzenia. Ta faza projektowania ma charakter zasadniczy, a nie wstępny – ma kluczowe znaczenie dla zapewnienia płynnego i pomyślnego procesu gięcia. W ramach niedawnej współpracy z klientem nasza analiza FEA zidentyfikowała i rozwiązała potencjalny punkt wycieku w początkowym projekcie przejściowym przed rozpoczęciem produkcji. Po zakończeniu projektu przechodzimy do gięcia segmentowego w oparciu o CNC — jest to najważniejszy krok w celu płynnego przejścia z kwadratu w okrąg. Proste zagięcia w kształcie litery U lub w kształcie litery L wymagają jedynie jednoosiowych maszyn CNC, ale przejścia z kwadratu na okrągły wymagają maszyn wieloosiowych. Maszyny te mogą regulować nacisk i kąty w różnych częściach blachy. Posiadają programowalne zderzaki i czujniki monitorujące kąt w czasie rzeczywistym. Oto jak to działa w przypadku typowej części: powiedzmy przejście ze stali ocynkowanej o grubości 1,5 mm z kwadratu 250 mm na okrągło 200 mm. Najpierw ładujemy płaski wzór wywołania na stół roboczy maszyny. System CNC wykorzystuje plik projektu 3D do mapowania 8–12 „segmentów gięcia” – każdy dla małej części przejścia. Dla każdego segmentu maszyna reguluje zderzak, aby dokładnie ustawić metal. Następnie wywiera odpowiedni nacisk, aby zagiąć segment pod określonym kątem. Pomiędzy każdym segmentem czujnik kąta sprawdza, czy zagięcie jest dokładne. Jeżeli segment odchyli się choćby o 0,3°, maszyna automatycznie dopasuje docisk kolejnego segmentu. Ta segmentowa metoda pozwala uniknąć „pamięci materiału”, gdy metal jest odporny na ostre zmiany kształtu. Powoduje to płynne, ciągłe przejście od kwadratu do zaokrąglenia, wolne od ostrych nieciągłości i deformacji materiału.

Aby mieć pewność, że część jest gotowa do natychmiastowej integracji, przechodzi ona precyzyjną kalibrację i wykańczanie szwów.\ — te kroki sprawiają, że część przejściowa z kwadratu na okrąg jest od razu gotowa do użycia w Twoim systemie. W pierwszej kolejności za pomocą laserowego skanera konturowego mapujemy całą powierzchnię części. Porównujemy tę mapę z oryginalnym plikiem projektu 3D, aby upewnić się, że krzywa przejściowa jest spójna, a kwadratowy koniec pasuje do standardowych rozmiarów kanałów/rur. W przypadku części wymagających szwu stosujemy spawanie TIG w przypadku stali nierdzewnej i aluminium lub zgrzewanie punktowe w przypadku stali ocynkowanej. Następnie szlifujemy szew na gładko, aby pozbyć się wszelkich nierówności, które mogłyby zakłócić przepływ powietrza lub płynu. Dodatkowo każda partia przechodzi kontrolę zgodności wymiarowej: część przejściową łączymy ze standardowym kanałem kwadratowym i rurą okrągłą oraz sprawdzamy szczeliny cienką szczelinomierzem. Jeżeli jakakolwiek szczelina jest większa niż 0,1mm, dostosowujemy parametry gięcia dla kolejnego kompletu detali. W przypadku części przenoszących płyny dodajemy próbę ciśnieniową: uszczelniamy część, napełniamy ją wodą lub powietrzem i sprawdzamy pod kątem wycieków przy 1,2-krotności maksymalnego ciśnienia roboczego systemu. Dzięki temu żaden płyn nie przedostanie się przez szwy przejściowe.

Kluczową zaletą wyboru firmy Difon jest kompleksowe podejście do zapewnienia kompatybilności systemu. Wielu klientów przychodzi do nas z istniejącymi komponentami kwadratowymi i okrągłymi. Obawiają się, że niestandardowa część przejściowa nie będzie pasować do ich starych systemów. Aby rozwiązać ten problem, świadczymy usługi „weryfikacji wymiarów” na miejscu lub zdalnie. Wyślemy technika, aby zmierzył istniejące kanały/rury lub przeprowadzimy Cię przez proces samodzielnego pomiaru za pomocą suwmiarki cyfrowej. Następnie dostosowujemy projekt części przejściowej, aby dopasować go do wszelkich niewielkich różnic w komponentach. Na przykład, jeśli Twój kwadratowy kanał ma długość boku 252 mm, zmienimy wzór rozwinięcia, aby dopasować go – zapewniając dokładne dopasowanie. Podajemy również wskazówki dotyczące montażu: do każdego zamówienia dołączona jest prosta instrukcja. Zawiera jasne instrukcje dotyczące wyrównywania części i określa zalecane elementy złączne. Nasz zespół techniczny jest również dostępny przez telefon lub rozmowę wideo, aby odpowiedzieć na pytania dotyczące instalacji – jest to poziom wsparcia, który wyróżnia nasze usługi.

Stali klienci mogą korzystać z niestandardowych programów planowania produkcji i zarządzania zapasami w przypadku części przejściowych z kwadratu na okrągły. Jeśli jesteś producentem systemów HVAC i produkujesz 500 urządzeń miesięcznie, możemy ustawić zamówienie cykliczne z miesięcznymi dostawami. Gotowe części przechowujemy w naszym klimatyzowanym magazynie – wilgoć nie uszkodzi stali ocynkowanej ani aluminium. Przyspiesz swój cykl rozwoju dzięki naszej usłudze szybkiego prototypowania: jeśli opracowujesz nowy system wentylacji i potrzebujesz jednej przykładowej części przejściowej do przetestowania przepływu powietrza, możemy to zrobić w 3–5 dni roboczych dzięki naszej linii CNC do małych partii. Dzięki temu możesz sprawdzić wydajność przed złożeniem większego zamówienia. Nasz system prowadzi szczegółową dokumentację historii Twoich zamówień. Jeśli chcesz ponownie zamówić część kupioną sześć miesięcy temu, mamy już plik projektu i specyfikacje materiałowe. Skraca to czas realizacji o około 30% w porównaniu z nowymi zamówieniami.

Części przejściowe z kwadratu na okrągły to coś więcej niż tylko złącza; mają one kluczowe znaczenie dla wydajności systemu. Są to kluczowe elementy zapewniające płynne, bezpieczne i niezawodne działanie systemu. Łącząc specjalistyczne gięcie CNC, optymalizację projektu, wiedzę materiałową i dbałość o kompatybilność, zapewniamy, że każda część przejściowa spełnia Twoje wymagania dotyczące wymiarów i wydajności. Niezależnie od tego, czy budujesz komercyjną sieć HVAC, przemysłowy rurociąg chemiczny czy system odpylania, nasze elementy przejściowe z kwadratu na okrągły płynnie wypełniają lukę pomiędzy komponentami kwadratowymi i okrągłymi. Chcesz porozmawiać o swoich konkretnych potrzebach? Poprosić o próbną część? Przyjdź zobaczyć nasz obiekt? Skontaktuj się z naszym zespołem. Możesz na własne oczy zobaczyć, jak zamieniamy płaską blachę w precyzyjne części, które zapewniają wydajność i niezawodność Twoich działań.
